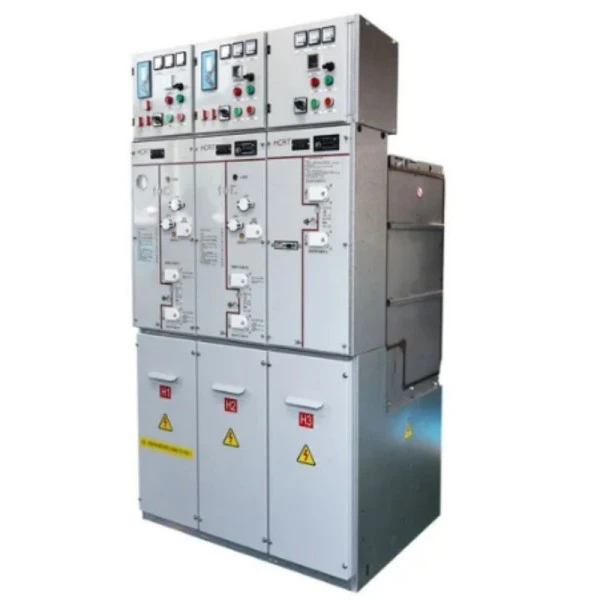

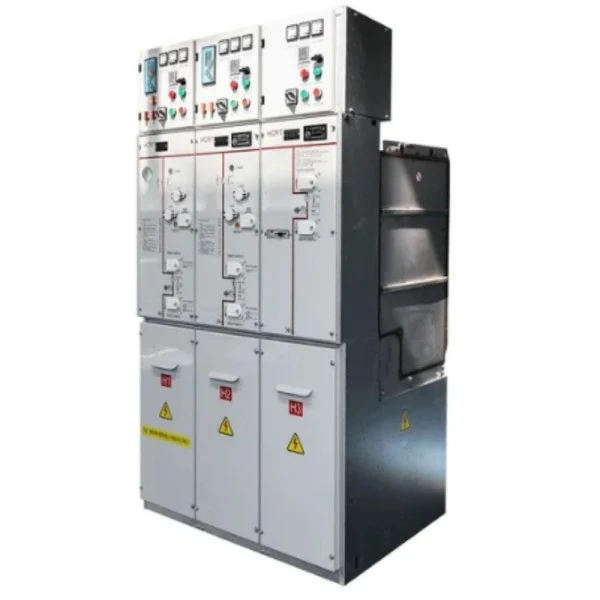

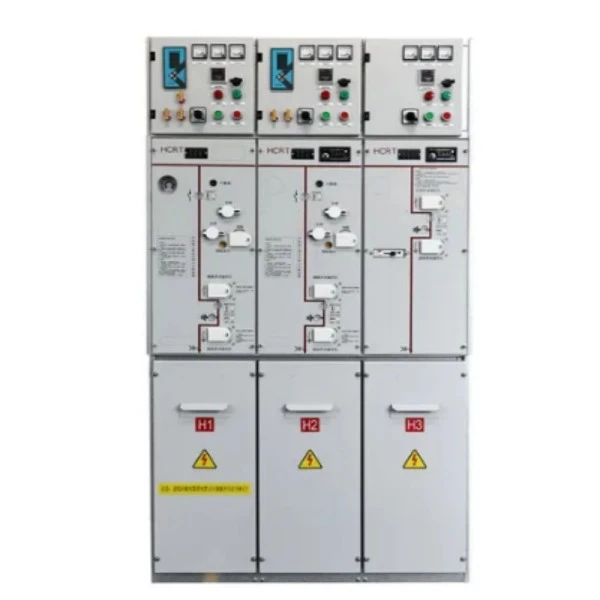

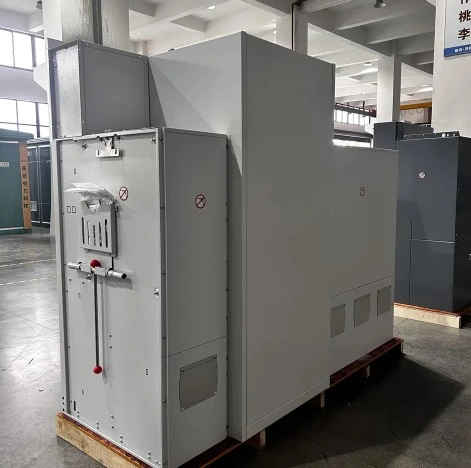

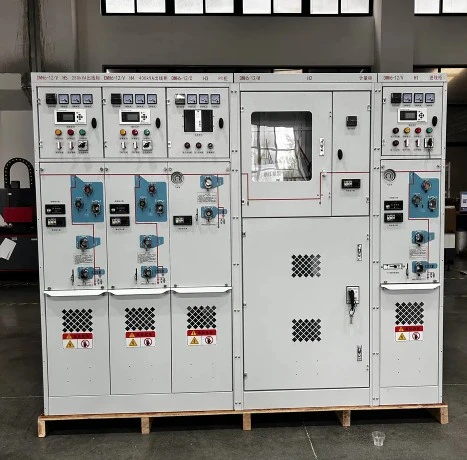

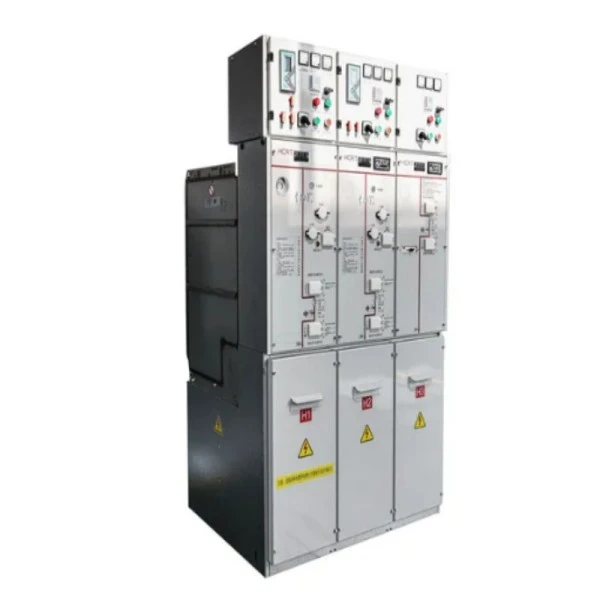

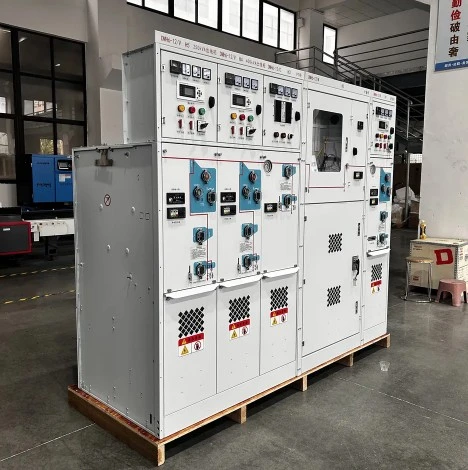

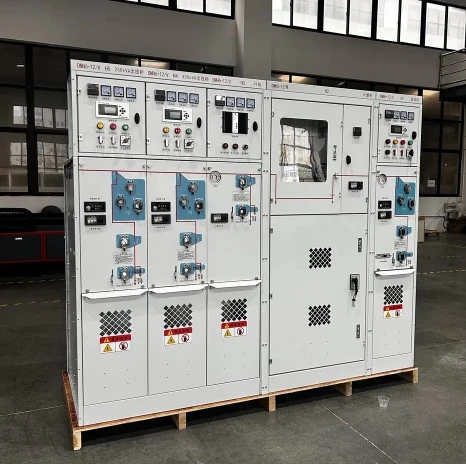

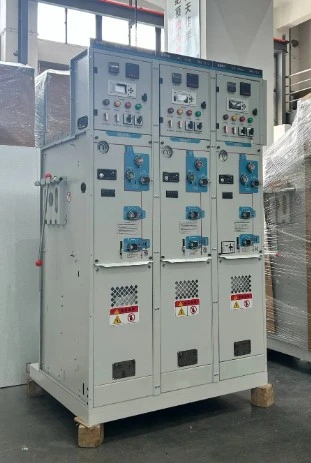

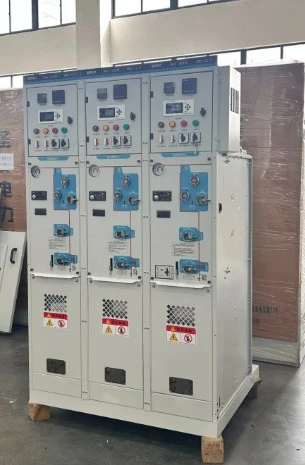

35kv Medium Voltage Sf6 Signati Switchgear

Medium voltage SF6 switchgear signatum est officinas congregatae, machina electrica metalla inclusa quae sulphuris hexafluoride (SF6) gasi utitur ut medium tam insulating quam arcus exstinguentis. Dissimiles conventionales apertas-types switchgear, omnes partes vivae — including ruptor ambitus, disiunctio, et transitum constituens — hermetically signati sunt intra piscinam immaculatam ferro repletam SF6 gas ad pressionem moderatam.

Quid facere potest?

Primo, haec 35kV mediae intentionis SF6 switchgear signatae responsabilis est ad industriam electricam recipiendam, distribuendam et moderandam in retiacula potentiae 35kV. Transformatores, motores, et pastores ab oneribus, brevibus circuitibus, ac volitationes caducas tutatur. Cum culpa incidit, fractor SF6 ambitum arcum intra milliseconds exstinguit, ut minimum damnum ad apparatum amni procurandum. Accedit, quod efficit remotas commutationes operationum ac status temporis realis vigilantia, faciens illud nucleum componentium hodierni gridis captivorum. Essentialiter reponit massam aeris insulatam switchgear (AIS) in applicationibus ubi spatium limitatum vel condiciones environmental sunt graves.

Product Commoda

Cum aestimare 35kV medium voltage SF6 signati switchgear, solutio Lugao potencie per quinque maiores utilitates eminet:

1. Ultra-High Reliability: Quia SF6 gas praebet vires dielectricas superiores (proxime. 3 tempora aeris), partes internae immunes sunt a pulvere, humiditate, nebula salis, et pollutione. Hoc consequitur in rate defectum valde humilem-minus quam 0.1% supra decem annos operandi.

2. Foedus Footprint: Consilium signatum ASPERITER reducit phase-ad tempus et phase-ad terram purgationum. Typical Lugao 35kV SF6 anulum principale unitatis occupat solum 1.2m² per feeder, comparatum ad 3.5m² pro AIS. Hoc permittit utilitates et plantas industriales retrocedere vel dilatare intra vestigia aedificiorum exsistentium.

3. Sustentationem Liberae Operationis: Cum omnes partes mobiles operantur in ambitu sicco, signato SF6, non opus est regulari purgatione, contactu temperatio, vel resistentia probatio velit. Solum commendatur perscriptio gas pressionis coniecturam legere semel in sex mensibus. Plus XX annorum servitium vitae, haec servat usque ad 70% in expensis perficiendis.

4. Salus curatoribus amplificata: Lacus metallicus inclusus iuncta aestimatur pro culpa continentis arcui interni (IAC) usque ad 50kA/1s. Etiam sub culpa interna, pressio valvae subsidio calidas vapores ad ductum exhauriendum tuto dirigit, numquam ad operantem. Omnes interlocks obtemperant IEC 62271-200.

5. Omnes-Tempestates: Ab -40°C in substationibus alpinis ad +55°C in praediis soliis solitis, haec 35kV media intentione SF6 switchgear obsignata sine cessione operatur. Vestigium nullum calefactionis vel aeris conditionis intra clausuram requiritur.

Product Features

● Lugao potentia 35kV mediae intentionis SF6 switchgear obsignatae incorporat has species technicas specificas:

1. Ferro Tank iuncta: 3 mm crassus, 316L gradus, helium effluo-probatum minus quam 0,1% per annum. Non gaskets aut inaures atmosphaerae expositae.

2. Tres Positiones Switch: Integratae onus interrumpunt switch, disconnector, et grounding switch in one mechanism. Mechanica interlock impedit falsas operationes consequentias.

3. SF6 Pressure Cange (Temperate-Compensated) : Veram pressionem praebet lectio respectu ambientium temperatus. Zona viridis = 0.12-0.14 MPa (absoluta). Humilis pressura terror contactus remotis vigilantia praesto sunt.

4. Vacuum Circuit Breaker Option: For feeder protection, a built-in vacuum interpellator cum SF6 insulation externa conjungit vacuum altam fractionis facultatem cum viribus insulationis SF6. Ratum breve spatium currentis fractionis: 31.5kA.

5. Cable Compartment: Large, removeri ante operimentum permittit facilem accessum ad institutionem cable lug. Unius nuclei aenei vel aluminii idoneis funibus usque ad 500mm².

6. Actuator magneticus vel fons: Praesto vel ut actuator magneticus (pro 100,000 operationibus mechanicis) vel reposita industria veris mechanismi (pro inceptis cost-sensilibus).

7. Front Panel Mimic Bus: Apertum, insculptum lineae-lineae cum indicibus DUXERIT situm transitum, status terrestris, et pressionem SF6.

8. Auxiliary Contacts: 6NO + 6NC, rated for 220V DC, directly driven from the main shaft (no cams to slip).

Product Applicationem

Vertitudo 35kV mediae intentionis SF6 switchgear obsignatae aptam facit ad applicationes sequentes:

1. Ventus Farm: Usus in turri cuiusque turris vel in tribunali collectoris annuli offline. Subsistit tremula, salis imbre, angustiis.

2. Solaris PV Plantarum potentia: instructor in archa deductoris outputs et vitricus transmutator lateris primariae. Consilium signatum impedit in ambitus deserti pulveris ingressum.

3. Substantiae Industriales: Molendina Ferro, plantarum caementa, et facultates petrochemicae ubi continua productio alte uptime requirit. SF6 switchgear magnas motores pascit (3MW-10MW) et fornaces arcus.

4. Data Centra: Certum 35kV copiam venientium ad generantium tergum et systemata UPS praebet. Magnitudo eius compacta plus relinquit spatium area pro IT quatit.

5. Tractio ferriviaria Substantiae: Railviae electrificatae ad 27.5kV vel 35kV systemata. TheSF6 switchgeartractat frequentes commutationes (usque ad 5,000 operationes/annum) sine contactu induti.

6. Substantiae subterraneis: In urbis centris seu complexionibus commercialibus ubi terra pretiosa prohibetur. Switchgear in duobus gradibus reclinari potest intra 2.5m altae firmamentum.

7. Utilitas Secundaria Distributio: Anulus principalis unitas (RMU) ad pascendos incolas cuneos vel parvas industriales ortus ex 35kV ansa.

Signa nos sequimini

Lugao Potentiae 35kV Medium Voltage SF6 Switchgear signati ordinatur et conficitur secundum signa internationalia et industria ut salutem, fidem et vitam longam servitii curet.

Productio Details

Every unit of Lugao Power’s 35kV medium voltage SF6 sealed switchgear undergoes rigorous manufacturing steps:

● Tank Fabricatio: Laser-cut 316L Laminae ferreae immaculatae robot iunctae in fig. Omnes welds inspiciuntur fuco penetrante et X-radius pro habensque. Quaelibet piscina tunc pressionis probatae ad 0.3 MPa (2* pressura operantis) pro 24 horis est.

● Curatio superficiei: Exterior phosphata est et obductis cum RAL 7035 epoxy polyester pulvis (minimum 80µm crassitudo). Salire resistentia: 1,000 horas.

● SF6 Gas Processus: Post conventum omnium partium internarum (bushings, contactus, actuatores), piscina emittitur ad <10 Pa. Tunc SF6 gas puritate >99.97% ad 0.12 absolutum MPa impletur. Punctum ros verificatur in <-50°C.

● Mechanica patientia Test: Unaquaeque mechanismus operans revolvitur 500 vicibus (apertum/propinquum/terram) in subsellio test ante ecclesiam finalem.

● High Voltage Test: 70kV/1min potentiae frequentiae resistunt intentione (arida) et 110kV/1.2/50μs impetus fulminis test.

● Dimissio partialis Mensurae: Minus quam 5pC ad 1.1× intentione aestimata (38.5kV). Cum a latae PD detectoris mensuratur.

● Leak Deprehensio: sniffer specillum (halogen detector) omnem pugillo commissurae lustrat et frutice LABIUM. Leak rate praestatur <0.1% per annum.

● Traceability: unusquisque switchgear a unique QR code accipit. QR code nexus ad officinam examinis relationem inter pressuras testarum curvarum, PD gradus, et gas replete diem.

SF6 Signati Switchgear vs Air-insulatae Switchgear (AIS)

Frequenter Interrogata (FAQ)

Q1: Quoties 35kV media intentione SF6 signati switchgear replendis eget?

A: Sub condicionibus normalibus, rate lacus lacus infra 0.1% per annum est. Ad satietatem initialem MPa 0.12, acciperet super 20 annos ad limen terrori defluere (0.10 MPa). Commendamus annotando impressionem METIOR singulis mensibus VI. Nulla refill est typice necessaria intra tempus warantiae unius anni nisi adsit defectus signaculi.

Q2: Estne SF6 gas environmentally- noxia? Et facit alterutrum Lugao offerat?

A: SF6 potentialem calefactionem globalem habet (GWP = 23,500). Nihilominus, Lugao 35kV media voltage SF6 signati switchgear minus quam 2kg per unitatem utitur, et consilium nostrum signati cisternina emissiones virtualiter eliminat. Pro inceptis gasi viridis requirentibus, offerimus libitum "Green Gas" (C5-FK) imple cum 99% inferiore GWP, licet paulo imminuto censu velit.

Q3: Num hocswitchgearutendum foris sine clausura addita?

A: Ita, 35kV medium voltage SF6 signatum ipsum switchgear est IP67 aestimatum pro piscina signata et IP4X pro cellula depressa. Tamen ad institutionem directam, commendamus optionem "tempestatis cucullo" iubere (IP54 rating toti cubiculi addit). Alioquin illud institue intra aedificium fundamentale ac ante vel substationem.

Q4: An warantia unum annum SF6 gas ipsum tegat?

A: Ita, si Leak confirmatus est (utens bullae saponis vel testis detectoris) in tempore warantiae, Lugao subministrabit cylindrum gasi substitutum et congruentem nullo crimine resecare. Attamen, si effluo ex damnis corporis (exempli causa, forklift piscinam ferendi), reparatio billabilis est.

Q5: Possumne retroficere interface remota SCAD ad hoc switchgear?

A: Omnes unitates cum 6NO+6NC vexillum notorum auxiliarium paratae sunt ad nexum cum RTU vel PLC. Ad vigilantiam provectam praebemus obturaculum-in moduli libitum cum Modbus RTU (RS485) vel IEC 61850 (Ethernet) outputs, praebens SF6 pressionem realem temporis, locum switch, et operationem contra datam.

Noster turpis Productio & Delivery Processus
