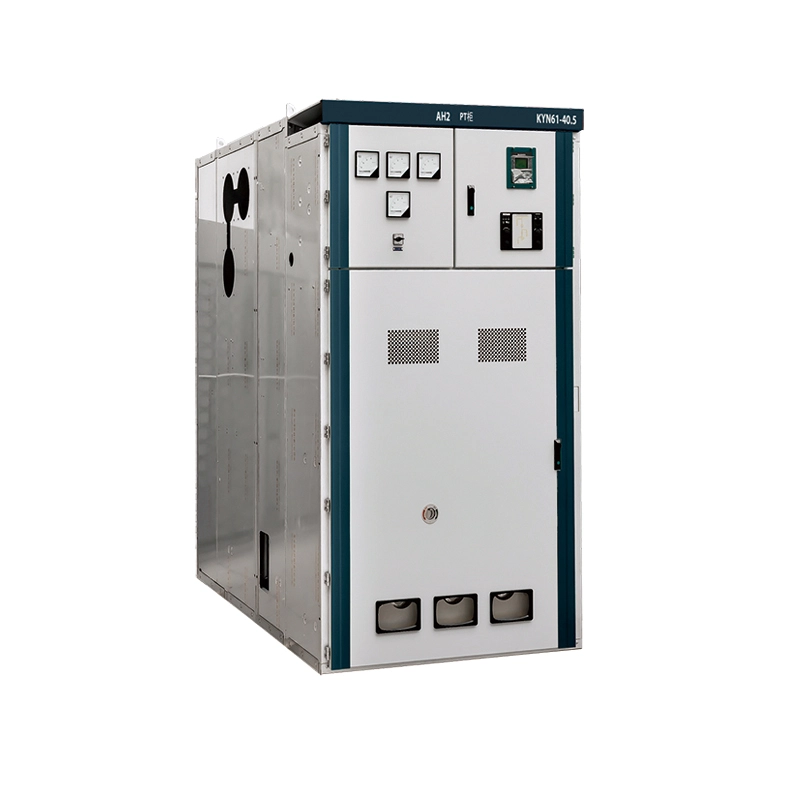

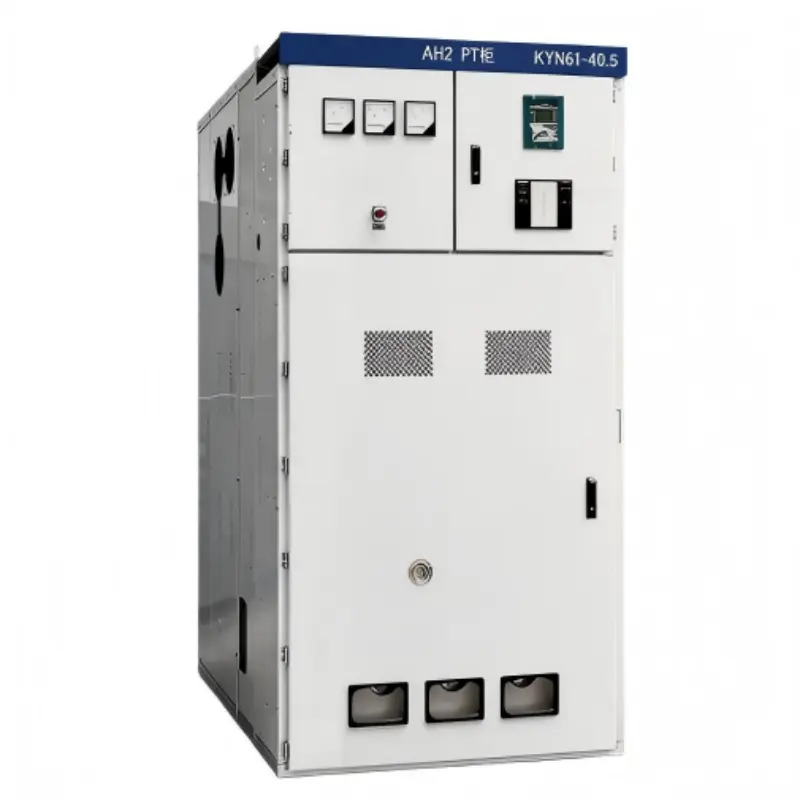

KYN High intentione Air-insulated Panel Switchgear

What is the KYN High Voltage Air-insulated Panel Switchgear?

Switchgear est metallica vestita, aere insulata, sub tectis mediae intentionis conventum switchgear designatum tribus phase AC systematibus potentiae operantibus ad 3.6kV ad 40.5kV, 50Hz vel 60Hz.

"KYN" designatio sequitur vexillum nomen Sinica nationalis

K - metallo-clad

V - carrum genus

N - indoor

Dissimilis gas-insulate switchgear (GIS) utens SF6, series KYN nititur aere atmosphaerico sicut medium dielectricum primarium inter partes et terram vivunt.

Quid facere potest?

Hoc KYN High Voltage Air-insulated Panel Switchgear inservit centrum mediae ad moderandum, protegendum, et ad summum voltagium electrica apparatu setrahendum. Core munera eius includunt:

1. Accipe potestatem electricam et distribue - Busbar principalis potestatem advenientem accipit a transformatore vel generante, deinde eam distribuit multis pascentibus exitus. Quisque pascens independenter esse potest.

2. Tute contra vitia electrica-Integrated vacuum ambitum praevaricatores (in carro amovibili habitantes) iter automatice intra milliseconds, ubi onerariam, brevem ambitum, aut terras conditiones culpae deprehenduntur. Vena transmutatores mendum senserunt; tutelae mensas iter inchoare iubemus.

3. Instrumentum separatum ad sustentationem - Carrum carrum excruciari potest ad positionem "disiunctam", visibili aere creando inter ruptorem et fixum primarium contactum intervallum. Claustra claudunt automatice super contactus fixos vivos, inspiciendo ruptorem tutum sine negotio totius busbari praebens.

4. Praebere tempus reale metrorum et vigilantiae – Current transformatores (CTs) et voltage Transformatores (VTs) ascendentes in cellula cibaria significationibus ammetris, voltmetris, potentiae qualitates analystrorum, et remotae unitates terminales (RTUs).

5. Potestatem terrestrem - A manually operatum commutatio terrestris, cum carri positione mechanice interclusum, permittit funem latus ut tuto aggerari possit antequam opus operis incipit conservari.

6. Coordinare cum subsidiis subsidiis microprocessoris-moderni fundatis dispositos (libitum) directionales supercurrentes, differentiales, restrictas terrae culpas, ac ruptor defectus tutelam praebent. Communicatio per Modbus vel IEC 61850 dat integrationem in systemata SCADA.

Essentialiter, KYN Alta Voltage Air-insulata Panel Switchgear est opificis retiacula mediae intentionis robustae, perspicuae (aer-insulatae ut videre potes quid fit), et frugi ad officinas umbraticas.

Morbi condimentum

Product Commoda

1. Verum Metallica Construction cum Compartmentalization

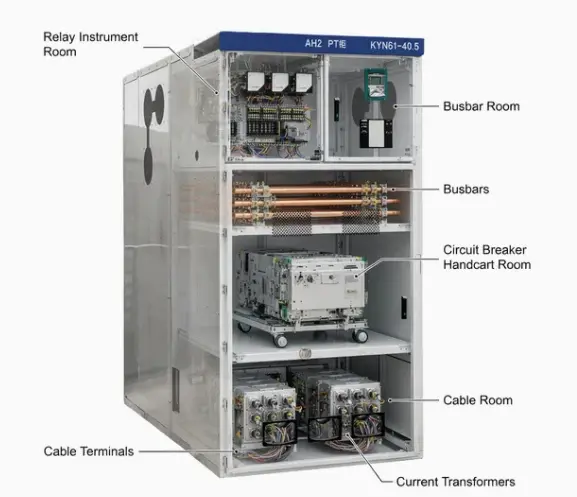

Noster KYN switchgear tabellam in quattuor cellulas plene separatas dividit;

● Busbar camera (top tergo)

Breaker carrum cellula (media fronte)

cable cellula (fundo tergo)

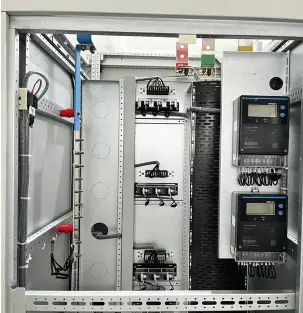

Low-voltage instrument cellula (top front)

Quaelibet cellula 3mm densissima galvanized ferro saepta cum clausuris aditu operta separatur. Haec segregatio consequitur:

● Vitium continentiae: Si arcus internus in una camera occurrit, in cameras adjacentes diffundi non potest. Nostrum consilium transiit IAC AFLR temptans usque ad 40kA pro 1 secundo.

● Personae securitatis-Operatores ostium cellulae ruptori aperire possunt ad carrum accessum dum busbars manent, sed plene inclusum post claustra ferri fixa.

● Parallela sustentatio-Cable terminatio operis procedere potest dum cellula ruptor servitur.

2. Lorem ad eae Vivamus Contact Praesidium

Cum carrum moveatur ex connexo ad experimentum positio, adaperta ferro immaculata automatice labi super contactus primarias certas (linea et latera oneris). Clavis lineamenta:

● Material – 3mm crassum immaculatum ferro (non aluminium vel plastic)

● Operatio - ver agitatae deficient-tutae (adaperta claudere etsi mechanismum ver erumpit - gravitas adiuvat)

● Interlock - eae manually aperiri non possunt nisi carro sublato et speciale instrumentum reserans adhibetur (prohibet alienum accessum)

Insulation - Ea sunt obductis 2mm insulating epoxy in tergo ne inducta voltages

3. Aeris Insulation - Non SF6 Gas

Dissimilis gas-insulate switchgear (GIS), in KYN High Voltage Air-insulate Panel Switchgear utitur solo aere atmosphaerico sicut in medio insulante. Hic multa beneficia tradit;

● Nulla CONSERVATORIUM gas emissiones-SF6 habet calefactionem globalem potentialem 23,500 temporibus CO2. Regulatores in UE et plures Civitates US usum SF6 restringunt. Air-insulatae KYN electio futura est probatio.

● Nulla gas tractatio armorum requiritur-GIS eget carris gasis carris, pressio gauges, fatiscentes detectores, et technici certificati ad replendum. KYN horum nullo indiget.

● Visu verifiabiles hiatus aeris-Operatores videre possunt apertos contactus vel distantiam inter carrum et fixum contactus. Apparatu sf6 celat omnia post clausuras obsignatas.

● Vitalis inferior sumptus - Gas nulla refills, nullus humor periodicus testis, nullum sigillum repositum. Aer liber est.

5. High Brevis circuitu resiste Capability

nostrumKYN switchgearattingit;

Rated breve tempus sustinere current - Sursum ad 50kA pro III seconds

Rated apicem sustinere current - Sursum ad 125kA

● arcus internus classificationis - IAC AFLR 40kA/1s (pervius anterior, lateralis, posterior)

Haec aestimationes excedunt typicam utilitatem requisita (plerumque 25kA vel 31.5kA pro 3 secundis). Princeps sustinere facultatem venit a;

Duplex plicatum 2.5mm busbar firmamentum uncis

Argentum patella aeris busbars ad minimum 70Nm fulmine torques

● Busbar manicae insulatae ne tempus flashovers sub vibratione-ad-phase.

Product Features

Productio Details

Artus et clausurae

1. Materia: 2.5mm pectora ferro frigido-voluta; 3.0mm cellula claustra

2. Formans: Laser-cut, CNC-punctum, roboticum MIG redactum

3. Coating: Novem-gradus processus - E tunica prima + polyester pollinis tunica, 100-120μm crassitudo. Sal imbre> horas M

4. Color: RAL 7035 (lucis griseus) vexillum

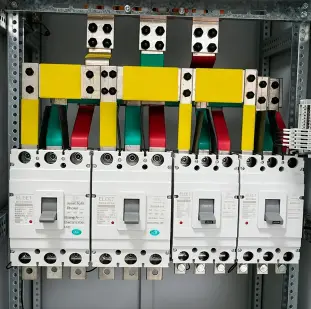

Ratio Busbar

1. Copper: 99.95% E-Cu, conductivity ≥58 MS/m

2. Artificia: Argentea (10μm) + Belleville washers, torques ad 70Nm cum rubeo notati

3. Insulation: Calor horrendus manicae flammeae retardantur, missionis partiales <5pC ad 15kV.

4. Suscipe insulatores: epoxy cum filler silica, ≥20mm/kV

Vestibulum vestibulum

1. Chassis: Pulvis bitumen nigrum; quattuor MoS2-nylon scutulis (onus facultatem 500kg inter)

2. Racing: Acme cochleae plumbeae, 10 vices test-ad connexas, torque <15 Nm

3. Breaker ascendens: Dirige telo-on pro Lugao VCB vel ABB VD4/Siemens 3AH

4. Contactus auxiliares: 8NO+8NC, nickel argenteus, 10A in 250V AC

Packaging, Shipping and Post-venditio Service

Packaging and Shipping

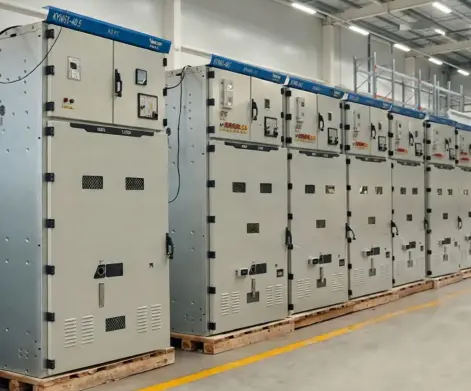

Singulis KYN aer-insulatis arcae metallicae switchgearis vestitae, umore-probationis cinematographicae, spumae vel custodibus angulis custoditur, et in casibus ligneis exportandis vel grabatis aucti secundum exigentias amet. Vacuum circuitus ruptor carrucarum, instrumentorum et accessionum fixa vel separatim muniri potest ad motus in translatione minuendos. Shipping fieri potest vecturae marinae vel terrae per vecturae maris secundum destinationem destinatum.

Post-venditio Service

Lugaotechnicam sustentationem praebet ad institutionem, committendam et operationem secundum ordinem confirmatum consensum. Delineationes electricae, schemata secundaria wiring, instructiones operationes et exercitationes testium relationum ante shipment possunt suppleri. Warranty terms and spare parts support are provided according to the contract and confirmed the technical agreement.
