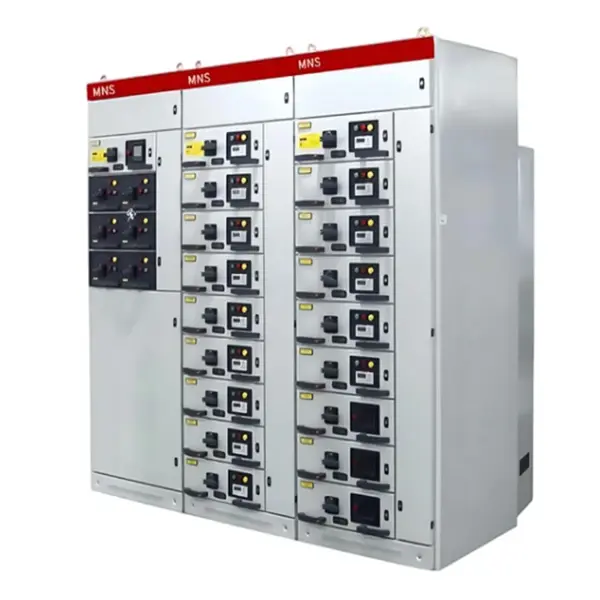

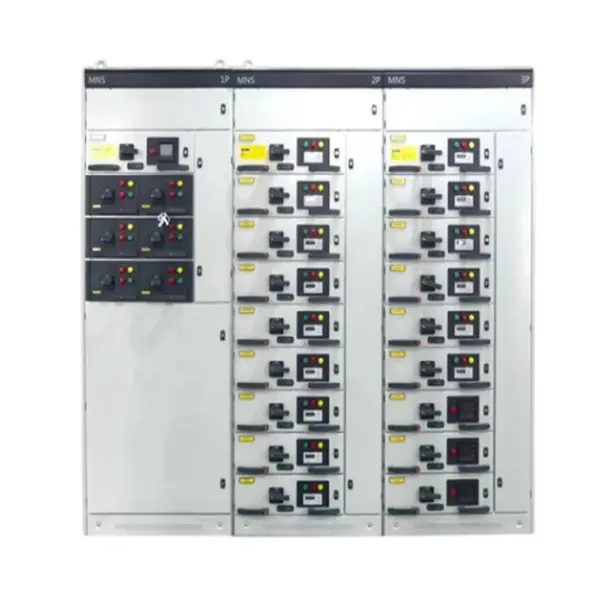

MNS Modularization Contrahe-e Type Switch scrinium

Lugao Power Co., Ltd. suadet te ut MNS Modularization Trahe-e genus Cie scrinium mercandi, summum densitatis, humilem intentione switchgear suggestum plene modulari. Committit functionem subtractionem cum modulis normatis, ut celeri substitutionem, scalabilem expansionem, et sustentationem sine labore coniungat. Specimen criticae virtutis ambitus.

Mitte Inquisitionem

depictio producti

The MNS Modularization Draw-out type Switch scrinium est ahumili intentione (usque 690V) inclusum switchgearconventus secundum MNS (Modular Network System) compage disposito. Quaelibet unitas functionis - ut motor starter, praevaricator pascens, vel moduli copiae potentiae - in individuo e casseto ducto constituitur, qui inseri, subtrahi vel commutari potest, nisi totius systematis occlusio. Arca tria munera primaria ministrat: distributio potentiae (multiplices sub-circuitus pascens), motorem imperium (incipiens, claudens, motores protegens), et systematis tutelae (brevis circuitus, oneris, et culpae solitudo tritus). In summa, obturaculum-et-ludere media administrandi facultas est industrialis et commercialis facultatis.

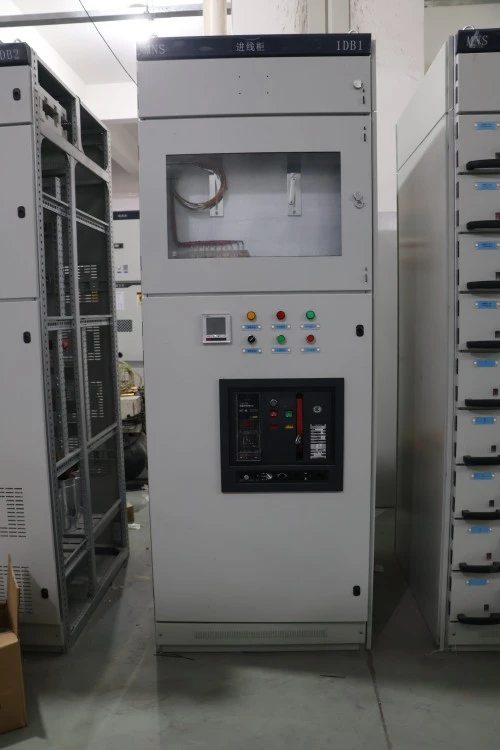

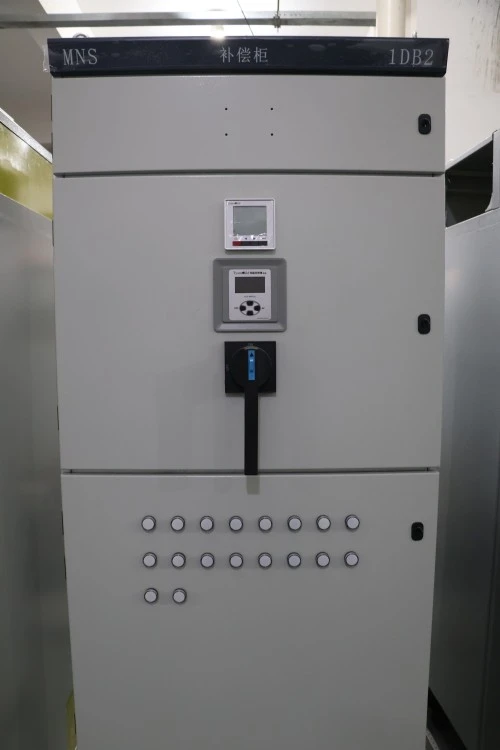

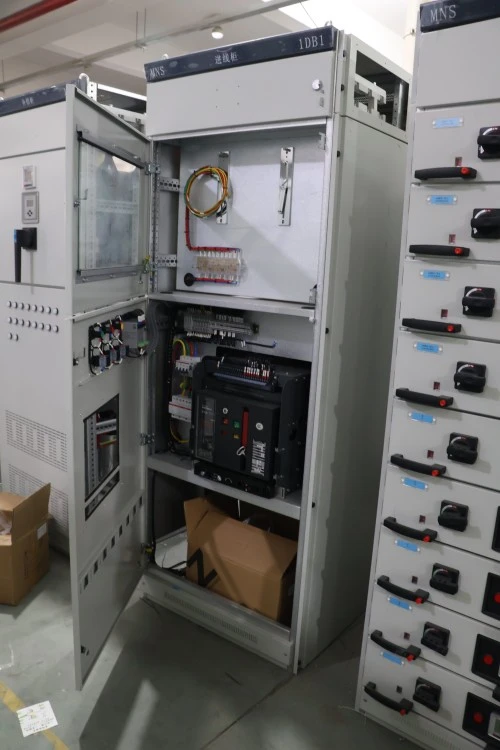

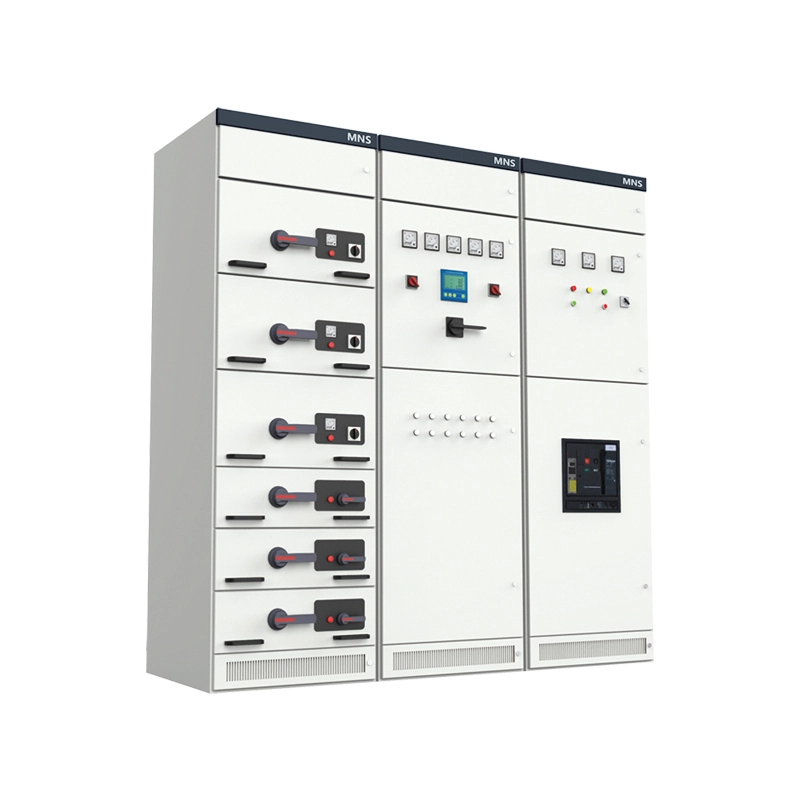

MNS low voltage draw-out switchgear front view Mns Modularization Draw Out Type Switch Cabinet MNS modular drawer unit structure

Product Commoda

Commodum	Descriptio
Architectura vero modularis	Omne e casseto tractum mechanice et electrically independenter est. Potes addere, removere, vel reta upgrade sine totius scrinii re-machine. Hoc facit MNS Modularization Draw-out type Switch Scrinium specimen officinarum crescentium.
Princeps densitatis vestigium	Usque ad 24 functiones unitates per singulas sectionem verticalem (8E/2 reta). Servat 30-40% pavimentum spatii ad fixum switchboards traditum.
Three-positione mechanism drawer	Test, separatim et conexae positiones cum interlock compatible padlock. Subligar non recte inseri potest - duces urgentes ne mismatch.
Plena segregationis per functionem	Compartments for separate bus main, cable viscus, ac eget units. Arcus continentiam et ignem diffundens ne inhaereat.
Hot-swappable facultatem	Reponere nutriens drawer dum principalis bus manet vivere. Downtime limitatur ad se perscriptorem – typice sub 5 minuta.
Ante solum operationem et sustentationem	Omnes tegimenta, cabling, ac potestates a fronte pervia sunt. Scrinium contra parietem poni potest, servato etiam spatio amplius.
Summus breve spatium sustinere	Usque ad 100kA pro 1 secundo (probata per IEC 61439-2). Systema busbaricum plene insulatum est et contra passiones dynamicas sustinetur.
Paratus conectividad futurum	Perscriptorem libitum captiosus cum constructo-in current/voltage sensoriis et Modbus TCP communicationis. Recta integratio in SCADA vel in administratione aedificationis ratio.

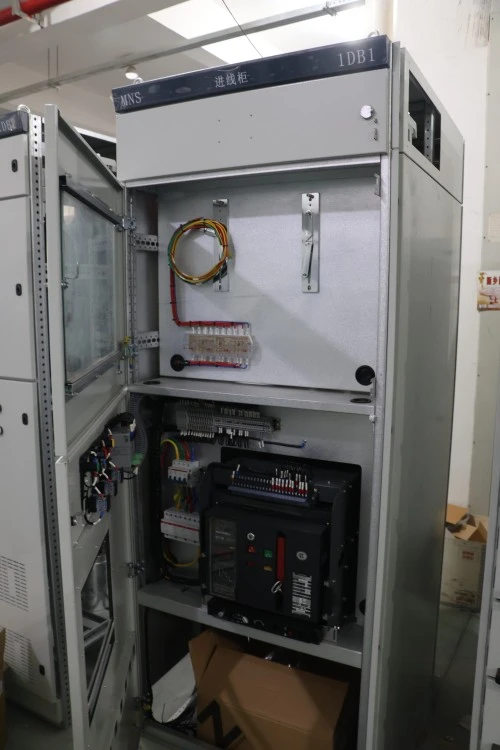

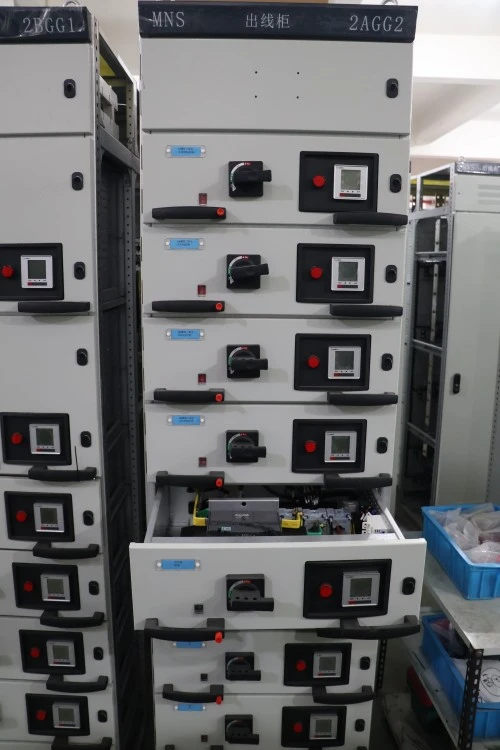

MNS draw-out cassette for motor control Mns Modularization Draw Out Type Switch Cabinet

Product Features

Secuuntur retractiones genericae, MNS Modularization Draw-out type Switch Scrinium has notas distinctivas comprehendit:

Feature	Imprimis Beneficium
Drawer manubrio cum indicator operatio integrated	Color manubrii positionem ostendit: albus (solatus), flavus (testis), viridis (connexus). Non opus est aperire drawer ut quin status.
Lorem ad certum contactus adaperta	Cum drawer subtrahitur, adaperta metallica automatice tegunt fixum contactus intus in cunis. Contactus digitus prohibet accidens.
Perscriptorem interlock cum principalis switch	Drawer non potest inseri vel subtrahi, nisi ambitus principalis praevaricator sit in positione ON. Prohibet curvus in motu.
Recta per funem cellula	Cable viscus a summo vel fundo sine radiorum angustiis inflexis. Aluminium vel retinacula aenea sustinet usque ad 4x240mm² per tempus.
Factory wired secundarium phaleras numero ferrules	Omnis filum imperium praefinitum et numeratum est. Subscriptio drawer venit cum matching obturaculum-in secundario iungo - non re-wiring in situ.
Drawer pondus ≤25kg ad manualem operationem	Plerique 8E/2 et 8E subligar satis leves sunt ad unum hominem tractantem sine instrumentis elevatis. Gravius tegimen habent cylindrum adiuvandum.
Frigidus involutus ferro cum anti-condensatione coating	Praecipua litura prohibet humorem ementientem; probata per 500 horas salis imbre (ISO 9227). Apta humidis ambitibus.

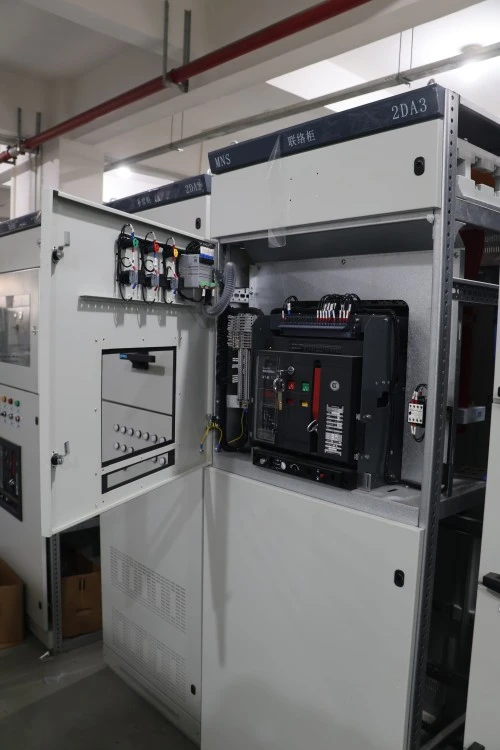

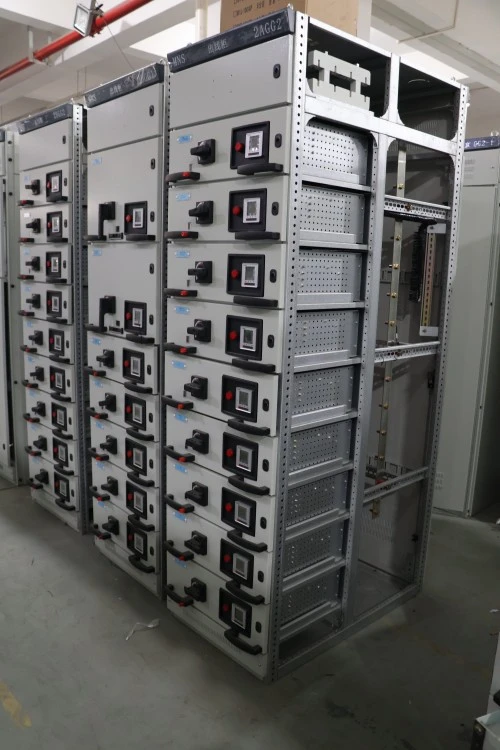

MNS withdrawable drawer mechanism Mns Modularization Draw Out Type Switch Cabinet

Morbi condimentum

Parameter	Specification
Rated Operational intentione	380V / 400V / 690V AC
Rated Insulation Voltage	Ad 1000V
Ratum Current of Main Busbar	Ad 4000A vel 6300A fretus configuratione
Rated breve tempus sustine Current	Usque ad 50kA / 65kA / 100kA, subicienda requisita
Module drawer	8E/2, 8E, 16E, 24E
Praesidium Degree	IP30 / IP40 vexillum, IP54 ad libitum
Forma separationis	Forma 2b, forma 3b, forma 4b ad libitum
Lorem signa	IEC 61439-1, IEC 61439-2, GB/T 7251
Cable Entry	Top aut fundum funem viscus
Institutionem	Installation umbraticis

Productum Application (Scenarios)

The MNS Modularization Draw-out type Switch Scrinium late explicatur in:

● Industriales plantae: Automotiva lineae conventus, cibi & potus productio, batch chemicus processus

Commercial complexiones: mallorum, summus ortus officium aedificiorum, hospitalium

● Infrastructure: Aquae curatio plantae, stationes flare, aeroportus sarcinae systemata pertractatio

● Data centra: principalis distributio tabulae inferioris voltage (LVMDB) et tabulae potentiae remotae (RPP)

● energiae renovabilis: inverters fundus solaris, turbine copiarum potentiarum ventorum

Marine & ipsam: Shipboard virtutis distribution

Mns Modularization Draw Out Type Switch Cabinet

Productio Details

● Lugao Power Co., Ltd.cuiusque MNS Modularization Trahe-out type Switch scrinium cum amussim:

● Materia clusura: 2.0mm densum frigidum involutum chalybem, artus plene redacti cum signo IP40 (IP54 ad libitum). Pulvis crassitudo efficiens ≥80μm, RAL 7035 pallidum cinereum.

● Systema Busbar: repagula aenea rectangula (98% IACS conductivity) cum articulis stanneis patellatis. Omnes busbars plene insulatae sunt utentes manicas calefactae (rubrum, flavum, caeruleum, griseum ad neutrum).

● Drawer incunabula: Ex 2.5mm cadmiae formatum ferrum cum scutulis nylon auto-lubricatis. Drawer insertio/extraction vis ≤150N post 500 circuitus.

● Contactus certae: Argentum admixto calloso, consilio ver-onusto. Ratum est pro 2,000 insertis sine degradatione perficienda.

● Coniunctiones secundariae: 24 clavum obturaculum et nervum argenteum connexiones. Disposito 10,000 cyclos coniugales.

Drawer identificatio: Laser-insculpbilis pittacii possessor in fronte singula perscriptorem. QR code libitum pro digital dignissim sequi.

● Factory probatio: Omnis unitas muneris integram sustinet wiring repressionem, vim dielectricam test (2.5kV pro 1 momento), et temperatura ortum test (at 1.1x currente aestimatum). Testis relationibus comprehenduntur cum sit amet.

Certification et Quality Assurance

Lugao sequitur ISO-substructio qualitas administrationis rationum ad vestibulum switchgear. Ad ordines project, possumus documenta inspectionis, exercitationes testium relationum et imagines productorum ante amet secundum conventionem technicam confirmatam.

ISO 9001 qualitas administrationis systematis
ISO 14001 systema environmental procuratio
IEC 61439-1/2 based design and test
DEFUNCTORIUS test fama ante amet

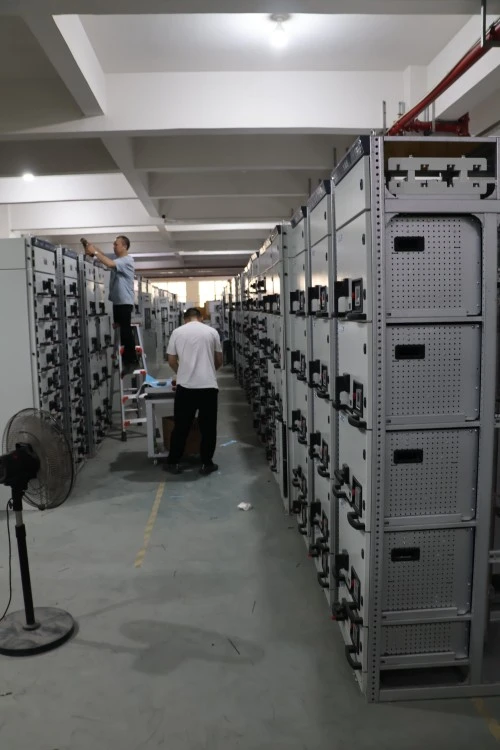

Factory inspectionem photos praesto ad petitionem

Lugao ISO 9001 quality management certificate

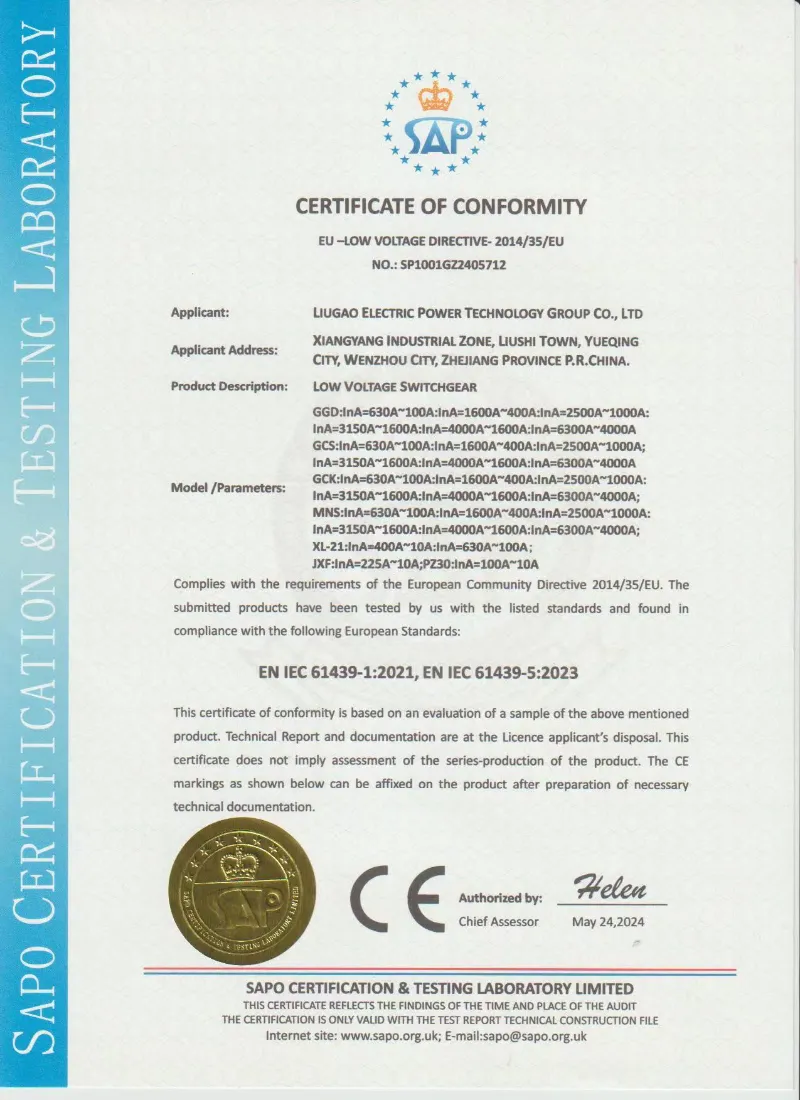

Lugao IEC 61439 certificate for low voltage switchgear

Packaging, Shipping & Post-Sales

Packaging & Shipping

● Individuale perscriptorem packaging: bulla anti-statica involvunt in arca limae intus, intitulatum cum diagrammate et rating ambitu.

● Praecipua scrinium packaging: Tractum pelliculae + VCI chartam + plywood craticulam educendae (15mm crassitudinis). Omnes bases cratis forklift loculis aptatae sunt.

● Terminus Shipping: FOB Ningbo, CIF major portus, vel EXW.

● Deduc tempus: 20 diebus operantes figurationibus vexillum.

Post-Sales Service

● Warranty period: 12 months from date of commissioning (maximum 18 months from shipment).

● Free remotis technicis auxilium per video vocationem vel inscriptio (responsio intra 4 negotium horas).

FAQs:

Q1: Quid interest inter 8E/2, 8E, et 16E femoralia?

A: Hae ad perscriptorem altitudinis moduli referuntur: 8E/2 = 100mm (dimidii moduli), 8E = 200mm (moduli pleni), 16E = 400mm (modus duplex). Quo maior conportat, eo magis licitum est aestimationem currentem et terminales secundarios in promptu.

Q2: Possum reponere perscriptorem sine disiunctio advenientis copia?

A: Ita. Hoc est nucleum notam modularisationis MNS Draw-out type Switch Cabinet. Movere loculum ad locum solitarium (manubrium album), reserare et extrahere eum. Bus pelagus ageret. Sed semper onus prima parte disconnect.

Q3: Utrum scrinium venerit cum temperatura vigilantia ratio?

A: Standard unitatum non vigilantiam includunt, sed captiosos captiosos cum sensoriis PT100 embedded offerimus et unitas centralis ostentus ostendens busbar et perscriptorem temperaturas.

Q4: Utrum arca postea extendi possit sine sectionibus repositis existentibus?

A: Ita. Quaelibet sectio verticalis mechanice et electrically ad nexum lateris disposita est. Potes claude cubiculum additum ad utrumque finem et busbaribus connectere utens ampliationis kits suppeditato.
